Lar / Produto / Rolamento JDB Lubrificante Sólido / Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL
atacado Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL

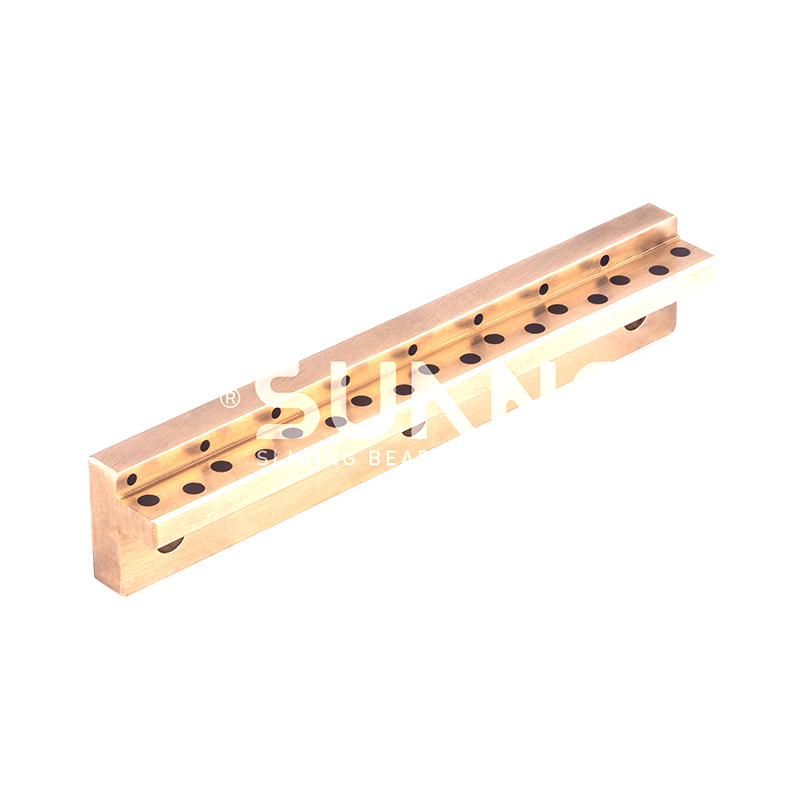

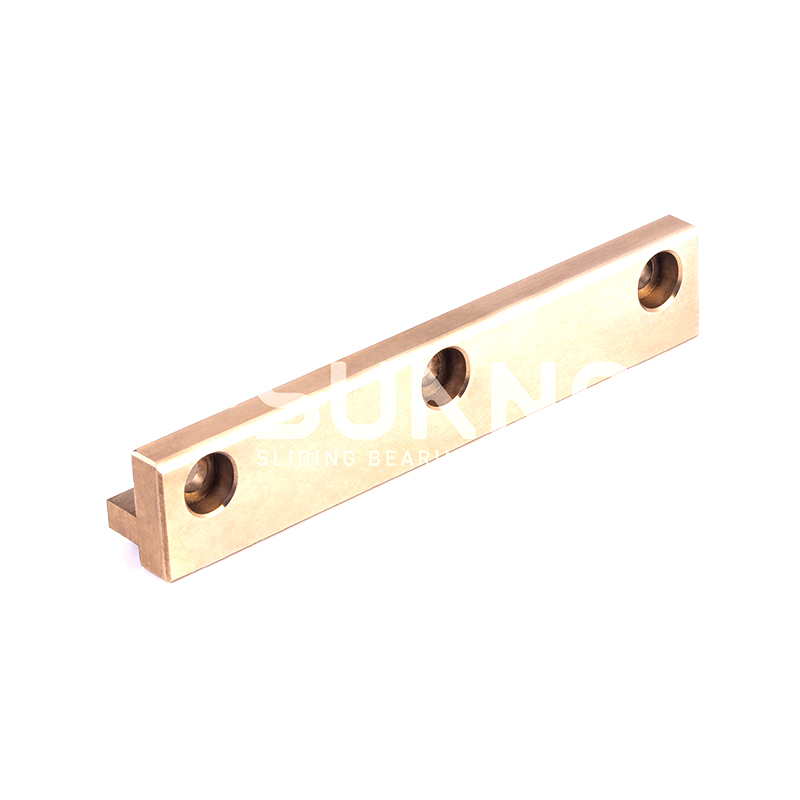

Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL
  • Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL
  • Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL
  • Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL

Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL

Descrição do produto:

Placas de desgaste sem óleo de bronze incorporadas JSOL são projetados para componentes de máquinas padrão que exigem alta durabilidade e baixa manutenção. Eles apresentam um suporte de aço robusto e uma liga de bronze incorporada que resiste ao desgaste e reduz o atrito sem lubrificação externa.

Os principais benefícios incluem:
Autolubrificante – O bronze incorporado proporciona lubrificação contínua mesmo em condições adversas.
Alta capacidade de carga – Suporta altas cargas dinâmicas e estáticas com desgaste mínimo.
Resistente à corrosão – Adequado para ambientes industriais agressivos.
Fácil de integrar – Compatível com componentes padrão para atualizações contínuas.

Contate-nos
Anterior：Almofada de desgaste retangular de bronze de grafite embutida, placa guia de bronze livre de manutenção para molde JTWP
Próximo：Bucha sem óleo à base de aço JDB-5, bucha de aço inserida em grafite

Descrição do produto

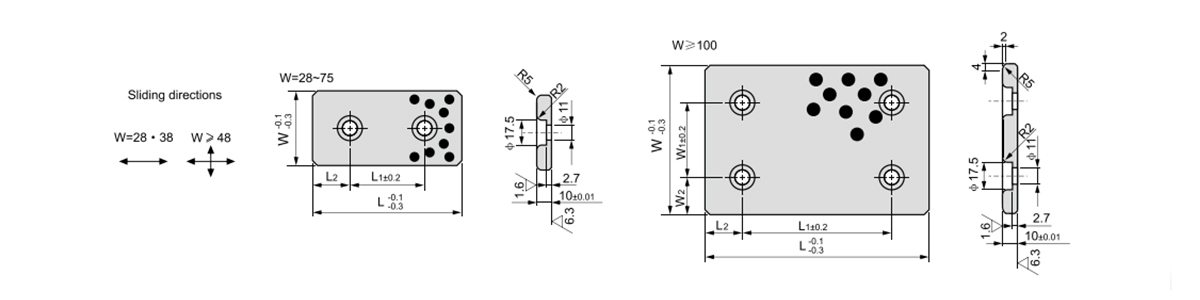

Padrão Nº. W L Posição do parafuso Parafuso de montagem
L1 L1 Tamanho Quantidade
JSOL-26×100 26 100 60 - M8 2
JSOL-26×150 150 55 - 3
JSOL-26×200 200 55 50 4
JSOL-32×100 32 100 60 - M10 2
JSOL-32×150 150 55 - 3
JSOL-32×200 200 55 50 4
JSOL-32×250 250 70 70
JSOL-50×200 50 200 55 50
JSOL-50×250 250 70 70
JSOL-50×300 300 65 65 5
JSOL-50×350 350 80 75

Introdução ao produto

Guia de slot T JSOL incorporado Placa de desgaste

Placa deslizante de bronze autolubrificante com guia de ranhura em T, placa de desgaste sem óleo de bronze embutida JSOL

Perfil de slot T Placa deslizante Placa de desgaste sem óleo
TS Guia de slot T
260 Temperatura máxima °C
190 Carga N/mm²
T-Slot Guide Self-lubricating Bronze Slide Plate
Visão geral do produto

Esta placa deslizante de bronze autolubrificante com guia de ranhura em T apresenta um perfil em forma de T projetado para orientação linear precisa em máquinas e sistemas de automação. A geometria da ranhura em T proporciona um engate positivo com os componentes correspondentes, evitando o deslocamento lateral e permitindo um movimento de deslizamento suave. Os tampões de grafite estão embutidos na superfície deslizante, proporcionando lubrificação livre de manutenção durante toda a vida operacional. O substrato de bronze suporta cargas de até 190 N/mm² e oferece excelente resistência ao desgaste. Dimensões personalizadas de ranhura em T, padrões de grafite e configurações de montagem disponíveis para requisitos de aplicação específicos.

Guia de precisão do slot T O perfil em forma de T proporciona um encaixe positivo nas ranhuras correspondentes. Impede o deslocamento lateral enquanto mantém um movimento linear suave.
Lubrificação de Grafite Incorporada Plugues de grafite embutidos na superfície deslizante. Fornece lubrificação contínua sem manutenção para aplicações de placas deslizantes.
Alta capacidade de carga Substrato de bronze suporta cargas de até 190 N/mm². Adequado para aplicações pesadas de guiamento e deslizamento.
Configuração personalizável Dimensões da ranhura em T, padrão de grafite e furos de montagem ajustáveis para atender aos requisitos específicos da aplicação.
Principais vantagens
  • O perfil da ranhura em T fornece orientação lateral positiva e evita deslocamento
  • O design incorporado em grafite elimina a manutenção da lubrificação na produção
  • O substrato de bronze oferece alta resistência ao desgaste e capacidade de carga
  • Dimensões personalizadas disponíveis para configurações de slots específicas
  • Os furos de montagem podem ser configurados para instalação segura
Características do produto
  • Materiais: Bronze CuSn8 com tampões de grafite de alta pureza
  • Perfil: configuração de guia de slot T
  • Cobertura de grafite: 18-22% na superfície deslizante
  • Tolerância de espessura: referência ISO h9 a 20°C
  • Temperatura operacional: -40°C a 260°C contínuo
Cenários de aplicação
Sistemas de guia linear com ranhura em T Placas deslizantes para máquinas-ferramenta Guias de equipamentos de automação Sistemas deslizantes de ferramentas de prensagem Guias deslizantes para equipamentos pesados Placas deslizantes de máquinas personalizadas Sistemas de posicionamento industrial Mecanismos deslizantes de molde
Personalização disponível As placas guia com ranhura em T podem ser personalizadas para aplicações específicas. As opções incluem largura de slot personalizada, profundidade, dimensões gerais, padrão de plugue de grafite, locais de furos de montagem e acabamento de superfície. Consulta de engenharia disponível para configurações fora do padrão.
Largura do slot: personalizada Comprimento: Personalizado Montagem: Furos personalizados
Perguntas frequentes

Um perfil de ranhura em T proporciona engate lateral positivo, evitando que a placa deslizante se desloque lateralmente durante a operação. Isso garante uma orientação linear consistente e melhora a precisão do posicionamento em aplicações de máquinas.

Os plugues de grafite são dispostos em um padrão de grade na superfície deslizante da guia da ranhura em T. O número e o espaçamento dos bujões dependem das dimensões da placa, garantindo uma lubrificação uniforme em toda a área de deslizamento.

Sim. A largura, a profundidade e as dimensões gerais da placa da ranhura em T podem ser personalizadas para corresponder às configurações específicas da ranhura em máquinas existentes ou em projetos de novos equipamentos.

Monte usando parafusos através dos orifícios designados. Certifique-se de que a ranhura em T esteja limpa e livre de detritos. Aperte os parafusos progressivamente para evitar distorção da placa guia.

Substitua quando o desgaste da superfície exceder 0,5 mm, quando o grafite na superfície deslizante cair abaixo de 12% da cobertura original ou quando a placa apresentar sinais de deformação ou desgaste excessivo nas bordas da ranhura em T.

Tipo Guia de slot T
Material CuSn8 Bronze
Lubrificação Grafite Incorporado
Carga máxima 190 N/mm²
Personalizado Disponível
